Славрос
Широкий ассортимент георешеток различного назначения.
Двуосные георешетки "Славрос - СД"
Георешетки с прямоугольной ячейкой, специально разработанные для строительства на слабых грунтах.
Одноосные георешетки "Славрос - CO"
Использование одноосных георешеток делает возможным создание откосов с углом заложения до 90° включительно и является альтернативой возведению подпорных стенок.
Объемные георешетки "Славрос - ГР"
Широко применяются в качестве противоэрозионной защиты откосов повышенной крутизны; для укрепления и озеленения прибрежной зоны; укрепления русел; при проведении ландшафтных работ, озеленении.

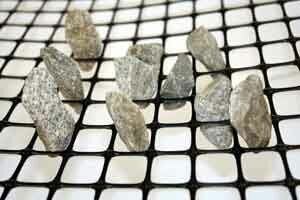

Двуосные георешетки "Славрос - СД"
Плоские полипропиленовые решетки с прямоугольной ячейкой, специально разработанные для строительства на слабых грунтах, а также для применения в конструкциях, воспринимающих высокие динамические или статические нагрузки.
В процессе производства сетка растягивается в двух направлениях (ориентирование молекул) для получения высоких прочностных характеристик при низких показателях ползучести.
Помимо исключения взаимопроникновения конструктивных слоев, георешетка позволяет получить эффект заклинивания структурного наполнителя в ячейках, что позволяет контролировать горизонтальные сдвиги. Обладая высокой жесткостью, георешетка "Славрос СД" позволяет выдерживать значительные нагрузки при очень низких деформациях.
В зависимости от конкретных грунтовых условий и целей применения, укладываются георешетки двойного ориентирования (двуосные) с различными физико-механическими характеристиками, позволяющие улучшить прочностные и эксплуатационные показатели конструкций, увеличить срок их службы и достичь значительной экономии денежных средств при строительстве.
Характеристики |
Ед. изм. |
Геосетка Славрос СД |
20 |
30 |
40 |
45 |
Ширина рулона, не более |
см. |
400 |
400 |
400 |
400 |
Длина рулона, стандартная ±1 % |
м. |
50 |
50 |
50 |
50 |
Размер ячейки: |
A, ± 10% |
мм. |
35 |
35 |
35 |
35 |
B, ±10% |
мм. |
40 |
40 |
40 |
40 |
Перекос ячеек |
град. |
±3 |
±3 |
±2 |
±2 |
Показатели механических свойств решетки "Славрос СД"
Условное обозначение |
Нагрузка при растяжении, не менее, кН/м: |
Относительное удлинение при максимальной нагрузке не более, %: |
Поверхностная плотность, г/м² |
При разрыве |
При относительном удлинении |
Вдоль |
Поперек |
Вдоль |
Поперек |
2% |
5% |
Вдоль |
Поперек |
Вдоль |
Поперек |
Славрос СД-20 |
20 |
20 |
7 |
7 |
15 |
15 |
11,5 |
10,5 |
220 |
Славрос СД-30 |
30 |
30 |
10 |
10 |
20,5 |
20,5 |
11,5 |
10,5 |
330 |
Славрос СД-40 |
40 |
40 |
13 |
13 |
26 |
26 |
11,5 |
10,5 |
530 |
Славрос СД-45 |
45 |
45 |
14 |
14 |
28 |
28 |
11,5 |
10,5 |
600 |
Основные области использования двуосных георешеток "Славрос СД":
- Армирование конструктивных слоев дорожных одежд в ходе строительства новых и реконструкции уже существующих автодорог;
- Уширения проезжей части дорог, подходов к мостам;
- Устройство временных и технологических дорог (в частности, вдольтрассовые дороги при строительстве магистральных трубопроводов);
- Обеспечение проезда техники к объектам строительства;
- Строительство площадок под высокие нагрузки (контейнерные терминалы, портовые сооружения, аэродромы, складские комплексы, стоянки большегрузных автомобилей и т. д.);
- Армирование подбалластного и балластного слоя железнодорожного полотна при строительстве и капитальном ремонте;
- Армирование бетона;
- Укрепление грунта после горных разработок;
- Защита от камнепадов и т. д.
Преимущества: использование георешеток "Славрос СД" позволяет облегчить и удешевить строительство и эксплуатацию объектов в местах с неблагоприятными инженерно-геологическими условиями, на участках с повышенными нагрузками.

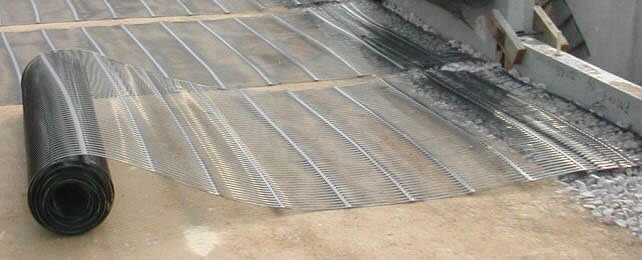

Одноосные георешетки "Славрос - CO"
Материал представляет собой полиэтиленовые решетки с длинными и узкими отверстиями, ориентированными в одном направлении для создания высокой прочности на растяжение. Использование одноосных решеток "Славрос" наиболее эффективно при строительстве и эксплуатации объектов в местах с неблагоприятными гидро-геологическими условиями и в стесненных условиях.
Повышение цен на землю, недостаток качественного засыпного материала в местах проведения работ и необходимость расширения действующих дорог приводят к тому, что стены откосов приходится делать более крутыми и использовать имеющиеся в наличии насыпные материалы. Использование одноосных георешеток делает возможным создание откосов с углом заложения до 90° включительно и является альтернативой возведению подпорных стенок.
Преимуществами использования георешеток являются уменьшение площади участка под строительство, уменьшение объема привозного заполнителя и возможность его замены на местный грунт. Применение одноосных решеток также очень актуально и при возведении насыпей на слабом основании, поскольку позволяет устранить необходимость строительства виадуков на сваях или замену слабых грунтов основания на качественный привозной наполнитель.
Способность выдерживать неравномерные осадки позволяет применять армированные грунтовые конструкции при строительстве подпорных стен и устоев мостов. Они являются альтернативой дорогому фундаменту.
Еще одной перспективной возможностью применения является обработка мест, используемых для захоронения как твердых, так и жидких отходов. Увеличение площадей свалок происходит за счет увеличения крутизны откосов и возможности размещения отходов поверх уже существующих свалок.
Характеристики |
Ед. изм. |
Геосетка Славрос СО |
25 |
35 |
50 |
80 |
110 |
Ширина рулона, не более |
см. |
120 |
120 |
120 |
120 |
120 |
Длина рулона, стандартная ±1 % |
м. |
50 |
50 |
50 |
50 |
50 |
Размер ячейки: |
A, ±8% |
мм. |
22 |
22 |
22 |
22 |
22 |
B, ±4% |
мм. |
235 |
235 |
235 |
235 |
235 |
Физико-механические показатели георешетки марки "Славрос СО"
Условное обозначение георешетки |
Нагрузка при растяжении в продольном направлении, не менее, кН/м |
Поверхностная плотность, г/м² |
При разрыве |
При относительном удлинении |
2 % |
5 % |
Славрос СО-25 |
25 |
6 |
11,5 |
240 |
Славрос СО-35 |
35 |
8,5 |
17,5 |
290 |
Славрос СО-50 |
50 |
9,5 |
24 |
350 |
Славрос СО-80 |
80 |
22 |
43 |
600 |
Славрос СО-110 |
110 |
29 |
58 |
800 |
Основные области применения "Славрос-СО":
- Возведение подпорных стен, устоев мостов, крутых откосов, земляных дамб;
- Возведение насыпей на слабых грунтах;
- Восстановление оползневых склонов;
- Контроль эрозии;
- Инженерная обработка мест для захоронения отходов.
Объемные георешетки "Славрос - ГР"
Георешетка "Славрос-ГР" представляет сотовую конструкцию из полиэтиленовых лент толщиной 1,2 мм., скрепленных между собой в шахматном порядке сварными высокопрочными швами.
При растяжении в рабочей плоскости образует устойчивый горизонтально и вертикально каркас, который предназначен для фиксации наполнителя (грунт, кварцевый песок, бетон и т. п.)
Георешетка "Славрос-ГР" широко применяется для армирования грунтов в транспортном, гидротехническом и других отраслях строительства.
- В качестве противоэрозионной защиты откосов повышенной крутизны при строительстве железнодорожных магистралей, путепроводов, мостовых переходов, тоннелей;
- Для укрепления и озеленения прибрежной зоны водоемов и каналов, укрепления русел малых водотоков;
- При проведении ландшафтных работ, озеленении газонов парков, спортплощадок, автопаркингов, стройплощадок.
Технические характеристики георешетки Славрос ГР по ТУ 2247-007-21696750-2007
Тип георешетки |
Высота ребра, мм., C |
Длина, мм., A |
Ширина, мм., B |
Длина ячейки, мм., a |
Ширина ячейки, мм., B |
Толщина ребра, мм., D |
Масса модуля, кг |
ГР 5 |
50±2 |
6000±50 |
2750±50 |
300±5 |
300±5 |
1,35±0,05 |
10 |
ГР 10 |
100±2 |
6000±50 |
2750±50 |
300±5 |
300±5 |
1,35±0,05 |
19 |
ГР 15 |
150±2 |
6000±50 |
2750±50 |
300±5 |
300±5 |
1,35±0,05 |
26 |
ГР 20 |
200±2 |
6000±50 |
2750±50 |
300±5 |
300±5 |
1,35±0,05 |
31 |
Сырье: полиэтилена низкого давления - ПНД273-73
Общий вид георешетки в (рабочем) растянутом состоянии.
Физико-механические показатели
Тип георешетки |
Прочность шва на отрыв, не менее кН/м |
Прочность при разрыве полотна 50 х 100 мм., не менее кН/м |
Относительное удлинение при разрыве, не менее % |
ГР 5 |
16 |
18 |
400 |
ГР 10 |
16 |
18 |
400 |
ГР 15 |
16 |
18 |
400 |
ГР 20 |
16 |
18 |
400 |
Температурный диапазон эксплуатации данного материала: -65 °С до +60°С
Срок службы - 50 лет
Георешетка нейтральна к агрессивной среде, нетоксична, устойчива к ультрафиолетовому излучению, устойчива к грунтовой среде, к пресной и соленой воде, что сохраняет его характеристики на протяжении многих лет эксплуатации.
Транспортируется в сложенном состоянии и занимает малый объем.
